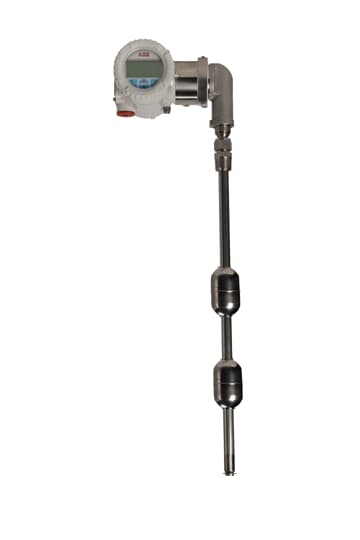

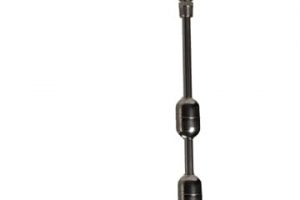

LMT200

L'LMT200 si basa sul principio magnetostrittivo.
1. L'elettronica del dispositivo genera una corrente a bassa energia
impulso a intervalli fissi.
2. Gli impulsi elettrici creano un campo magnetico che
viaggia lungo un filo specializzato all'interno del tubo del sensore.
3. L'interazione del campo magnetico attorno al filo
e il galleggiante magnetico provoca un'onda di sollecitazione torsionale
essere indotto nel filo. Questa torsione si propaga
lungo il filo ad una velocità nota, dalla posizione di
il galleggiante magnetico e verso entrambe le estremità del filo.
4. Un elemento di rilevamento brevettato posizionato nel trasmettitore
l'assemblaggio converte la torsione meccanica ricevuta
in un impulso elettrico di ritorno.
5. L'elettronica a microprocessore misura il
tempo trascorso tra gli impulsi di avvio e di ritorno
(Time of Flight) e lo converte in una misura di posizione-
ment che è proporzionale al livello del galleggiante.
Caratteristiche:

  • Calibrato in fabbrica
  • Alta precisione: 0,01% del fondo scala o +/- 1,27 mm
  • Non richiede mai una nuova calibrazione: impostalo e dimenticalo
  • Facile configurazione con visualizzazione della forma d'onda
  • Non influenzato da strati di agitazione, schiuma o emulsione
  • Nessun oscilloscopio richiesto
  • Progettato per essere montato esternamente su K-TEK KM26 o altro
    Indicatore di livello magnetico
  • Superior Sensor (brevetto n. 5,473,245)
  • Indicazione locale con display HMI
  • Alloggiamento a doppio scomparto con terminale di campo separato
    Scomparto
  • Alimentazione tramite loop fino a 15,24 m (50 piedi) di lunghezza della sonda
  • Misurazione del livello totale e / o dell'interfaccia
  • Intervallo di temperatura: da -195,5 a 426,6oC (da -320 a 800oF)
    con le opzioni
  • Modulo elettronico sostituibile / aggiornabile sul campo
  • Filtro RFI / EMI integrato
  • Comunicazioni digitali
  • Autoverifica in linea

Opzioni:

  • Due indicazioni di livello
  • Finestra di visualizzazione in vetro
  • Custodia in acciaio inossidabile 316
  • Protezione contro le sovratensioni incorporata

TRASMETTITORE ELETTRONICO
Ripetibilità:
± 0,005% del fondo scala o 0,305 mm (0,012 pollici), a seconda del valore maggiore
Non linearità: ± 0,01% del fondo scala o 0,864 mm (0,034 pollici), a seconda del valore maggiore
Precisione di misurazione: ± 0,01% del fondo scala o 1,27 mm (0,050 pollici), a seconda di quale sia maggiore 1
Tensione di alimentazione: da 12 a 42 Vdc – 4-20mA HART loop powered
Uscita / comunicazioni: 4-20 mA HART7®
Interfaccia utente: display interattivo, DTM, EDDL con messaggistica NE107
Consumo di energia:
4-20 mA: a 36,0 V CC – 3,6 mA 0,13 watt; 21mA 0,76 watt
a 12,0 Vdc – 3,6mA 0,043 watt; 21mA 0,25 watt
Modalità HART (4,0 mA): a 36,0 V CC 0,144 watt
a 12,0 Vdc 0,048 watt
Massima resistenza di linea:
4-20 mA: a 36,0 V CC e 21 mA, 1142 ohm *
a 24,0 V cc e 21 mA, 571 ohm
a 12 V cc e 21 mA, <72 ohm **
* Il massimo consentito con la comunicazione HART® è di 700 ohm
** Vedi il grafico corrente / resistenza
Modalità HART (4,0 mA): da <650 a 700 ohm
Protezione da polarità: 4-20mA, diodo in serie con loop, FOUNDATION Fieldbus e Profibus PA, insensibile alla polarità
Velocità di aggiornamento: 10 misurazioni al secondo
Distanza minima di misurazione: 76,2 mm (3,0 pollici), consultare la fabbrica se è necessaria una distanza minore
Smorzamento: regolabile sul campo, intervallo: da 0,1 a 60 secondi
Uscita allarme: NE43, selezionabile da software o hardware. Superiore (21 mA) o inferiore (3,6 mA)
Soppressione dei picchi Soppressione dei picchi integrale disponibile con il codice opzione S1
Temperatura ambiente: da -40 a 85oC (da -40 a 185oF) Ambiente 2
Umidità: da 0 a 100% di umidità relativa
Linearizzazione: tavolo a 21 punti disponibile
Custodia: doppio scomparto
Materiale della custodia: alluminio pressofuso a basso tenore di rame con rivestimento in polvere o acciaio inossidabile 316
Materiale dell'etichetta del dispositivo: acciaio inossidabile AISI 316
Collegamento elettrico: due M20 x 1,5 o due 1 / 2in. Sono disponibili anche FNPT, adattatori e connettori bus
Protezione ingresso: IP66, NEMA 4X
TUBO SENSORE

Materiale:
Standard: acciaio inossidabile 316 / L
Opzioni: Alloy 20, Hastelloy® C-276, FEP-TEFLON® rivestito, acciaio inossidabile 316 / 316L elettrolucidato, altri su richiesta
Lunghezza sonda standard: da 304,8 mm a 15,24 m (da 1 a 50 piedi); Sonde a 90 gradi (opzione SEH) da 304,8 mm a 7,62 m (da 1 a 25 piedi)
Tolleranza sulla lunghezza della sonda:
± 3,2 mm (0,125 pollici) fino a 3,0 m (10 piedi); +/- 6,4 mm (0,25 pollici) fino a 6,0 m (20 piedi);
± 9,0 mm (0,35 pollici) fino a 9,0 m (29,5 piedi); +/- 25,4 mm (1,0 pollici) fino a 15,24 m (50 piedi)
Montaggio: morsetti in acciaio inossidabile per camera dell'indicatore di livello magnetico KM26 inclusi; Supporti opzionali per l'isolamento dalle vibrazioni
Appunti:
1 La precisione della misurazione viene registrata alle condizioni ambientali di fabbrica (23,88 ° F +/- 5,6 ° C (75 ° F +/- 10 ° F)) utilizzando un magnete di calibrazione. La precisione può essere ulteriormente influenzata da
altri fattori come l'isteresi del galleggiante, l'installazione, le condizioni di processo e le condizioni ambientali.
2 Alcune approvazioni di agenzie potrebbero differire.
HART® è un marchio registrato del FieldComm Group
