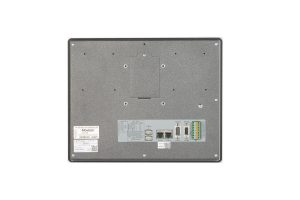

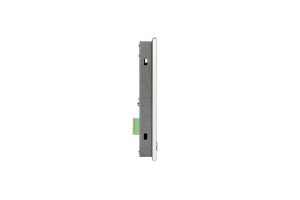

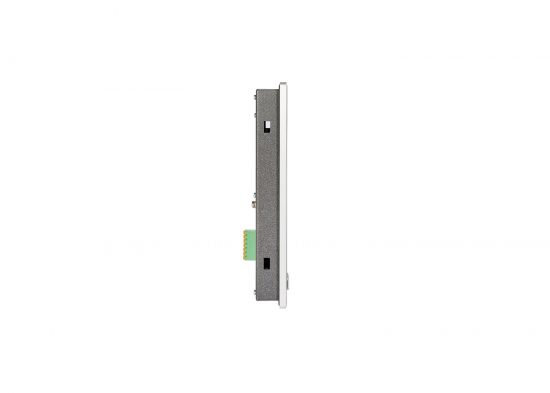

TD820

Il panello operatore TD820 è uno dei modelli di touch screen con sistema operativo Windows CE. Il processore ARM CORTEX A8 e la memoria integrata allo stato solido permettono un uso industriale, anche in ambienti con particolari sollecitazioni meccaniche, ad esempio vibrazioni.

Due Bus seriali (RS232 e RS485), una porta ethernet 10/100 e il CAN Open garantiscono la connettività verso i principali bus di campo. E’ possibile inoltre collegare direttamente I/O digitali (fino a due espansioni ETD1644), realizzando un sistema di controllo completo e particolarmente compatto. La presenza di USB anche su frontale permette funzioni come esportazione di dati, aggiornamento dei programmi, collegamento di periferiche.

Caratteristica comune a tutta la gamma degli HMI con Windows CE è la presenza di un soft-PLC programmabile con l’ambiente di sviluppo LogicLab (conforme a standard di programmazione IEC-61131), permettendo lo sviluppo di logiche di controllo a bordo del panello anche senza l’ausilio di moduli PLC.

Lo SCADA Movicon 11 CE realizzato da Progea è integrato come runtime in tutti i pannelli Pixsys. L’interfaccia diretta con il soft-PLC (LogicLab), o con PLC di terze parti, rende possibile la realizzazione di sinottici e interfacce grafiche.

Caratteristiche generali:
• Contenitore: 317 x 256 x 35 mm
• Alimentazione: 12..24V AC/DC ±15% 50/60 Hz (isolamento galvanico 2500V)
• Consumo: 8,5 W

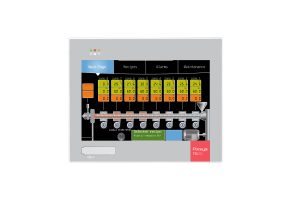

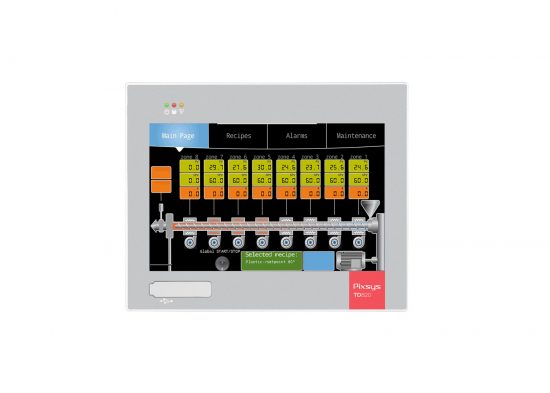

• Display: LCD TFT touch screen 12.1″ risoluzione 1280×800 pixel, 65k colori con touch resistivo 4 fili integrato (durata tipica illuminazione 30000h @ 25°C)
• Condizioni ambientali: Temperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
• Materiale: Pannello frontale: lega d’alluminio fresato dal pieno. Contenitore: metallo 10/10 verniciato Ral 7016
• Peso: Circa 937 g
• Protezione: Frontale: IP65, Contenitore e morsettiere: IP20

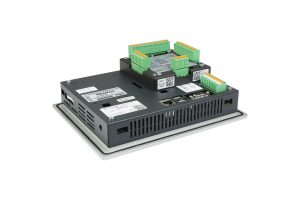

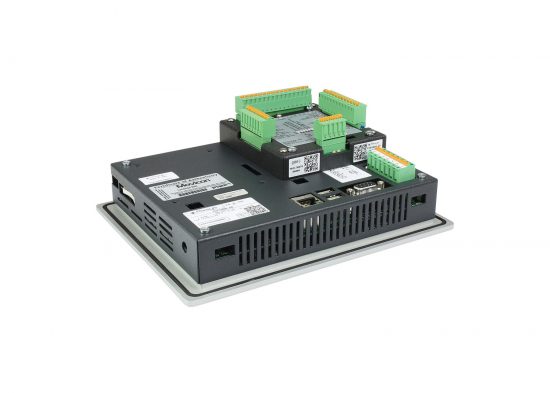

• Espansione su dispositivo (opzione max 2): 4 Ingressi analogici ris. 16bit, selezione tra Termocoppie K, J, S, R (compensazione automatica del giunto freddo 0..50°C, precisione @25°C ±0,2% F.S. oppure ±1 digit), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), Ingressi lineari 0/4..20mA (40000 punti), 0..10V (54000 punti), 0..40mV (16000 punti), Potenziometri F.S. 6/150Kohm (50000 punti) – 16 I/O digitali programmabili, uscite PNP- 3 Encoder Push-Pull ris. 32 bit max 80 KHz – 4 Uscite analogiche programmabili mA/Volt

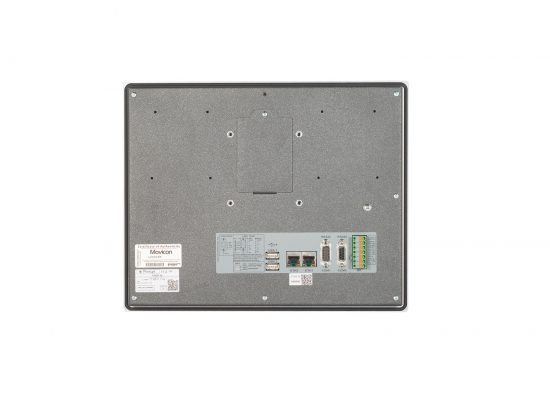

Caratteristiche Hardware e porte di comunicazione:
• Processore: ARM Cortex A8 @ 1 GHz
• Memoria: eMMC 4 GB / RAM 512 MB DDR3
• Seriale di comunicazione: RS232-RS485 (1200..115200 Baud) galvanicamente isolata
• Bus di campo: CAN (50K..1Mbit) galvanicamente isolata
• USB: 1 USB 2.0 su frontale + 2 USB 2.0 su retro
• Ethernet: 2 Ethernet 10/100 Base-T su connettori RJ45 (con funzionalità bridge)
• Memory card: Lettore SD/MMC
